Technologie meblowe.

Systemy push-to-open - inaczej mówiąc - to mechanizmy otwierania drzwi bez klamek.

W artykule postaramy się zrozumieć główne istniejące systemy, urządzenie i zasadę działania.
Najbardziej znane na rynku meblarskim są dwa systemy:
Push To Open (Hettich Niemcy) oraz TIP-ON (BLUM Austria) .
Zasada działania tak naprawdę ujawnia się w nazwie systemu Push To Open, co w języku angielskim oznacza push to open.

Przewód do instalacji:



Przegląd systemu:

Naciśnij, aby otworzyć (Hettich Niemcy)

• PUSH TO OPEN MAGNES DO DRZWI BEZ UCHWYTU
• Liniowy adapter montażowy do Push to open Magnet
• Push to open Magnet XL linear
• Naciśnij, aby otworzyć Pin
• Zawiasy do szybkiego montażu do drzwi bez uchwytów Intermat 9943 Push to open / 9943 Push to open FIX
• Push to open Uniwersalna maxi
• Prowadnice z pełnym wysuwem do InnoTech Quadro V6 Push to open

 TIP-ON (BLUM Austria)

• TIP-ON 955. - standard
• TIP-ON 955A - długi
• TIP-ON do drzwi - Akcesoria
• TIP-ON do drzwi - montaż, demontaż, regulacja
• TIP-ON do TANDEMU

 Klasyfikacja:

Systemy te są urządzeniami mechanicznymi, które są stosowane zarówno do drzwi wahadłowych, jak i szuflad.
W ramach wykonania systemy można zintegrować z systemami szuflad - na przykład w Tandem firmy (Blum) lub Quadro (Hettich).
W przypadku drzwi na zawiasach istnieją dwa rodzaje - montaż powierzchniowy i wciskanie (wpuszczane).

Przede wszystkim możliwość otwierania drzwi bez uchwytów nadaje meblom określony styl, a dla wielu użytkowników to wygoda. Drugą rzeczą, na którą chciałbym zwrócić uwagę, jest rozpoczęcie wprowadzania systemów, które automatycznie otworzą potrzebne drzwi lub szuflady na polecenie głosowe lub dotykowe. To wszystko już istnieje, ale jak na razie cena pozostaje kosmiczna i niedaleki jest czas, kiedy w każdym domu zwykli ludzie będą traktować taką automatyzację jako proste rzeczy.



Systemy otwierania drzwi - „Push To Open”

Poniżej schematy budowy otwierania drzwi i możliwości zastosowania.



PUSH TO OPEN MAGNES DO DRZWI BEZ UCHWYTU

• Mechanizm otwierania drzwi bez uchwytów
• Pasowanie na wcisk do zawiasu drzwi nakładanych
• Można stosować tylko w połączeniu z zawiasami do szybkiego montażu Intermat Push to Open (patrz katalog Hettich, strony 3.122 - 3.135)
• Do drzwi o szerokości 300 - 600 mm. i wysokości drzwi 300 - 900 mm.
• Zawiera samoprzylepny zaczep
• Niepowlekany plastik

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

Adapter do montażu liniowego dla magnesu Push to Open

• Do zawiasów wpuszczanych lub nakładanych
• Szary plastik
• Push to Open Magnet, nr zamówienia 0 060 230 oddzielnie, patrz katalog Hettich, strona 3.116

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

Системы открытия дверей - "Push To Open MAGNET"

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

 Systemy otwierania drzwi - „Push To Open MAGNET”

Push to open Magnet XL linear

• Mechanizm otwierania drzwi bez uchwytów
• Do zawiasów wpuszczanych i nakładanych
• Można stosować tylko w połączeniu z zawiasami do szybkiego montażu Intermat Push to Open (patrz katalog Hettich, strony 3.122 - 3.135)
• Do drzwi o szerokości 300 - 600 mm. i wysokości drzwi 900 - 1600 mm.k
• Z bezstopniową regulacją szczeliny drzwi 2,3 - 5,3 mm.
• Zawiera samoprzylepny zaczep
• Szary plastik

 Push to open Magnet XL linear

 Push to open Magnet XL linear

 Push to open Magnet XL linear

Push to Open Pin

• Mechanizm otwierania drzwi bez uchwytów
• Do zawiasów nakładanych
• Do zastosowania tylko w połączeniu z zawiasami Intermat Push do szybkiego montażu (patrz katalog Hettich, strony 3.122 - 3.135)
• Do drzwi o szerokości 300 - 600 mm. i wysokości drzwi 300 - 2400 mm.
• Szary plastik

Push to open Pin

Push to open Pin

Push to open Pin

Push to open Pin

Zawiasy do szybkiego montażu do drzwi bez uchwytów Intermat 9943 Push to open / 9943 Push to open FIX Kąt otwarcia 110°

• Ukryty zawias ze sprężyną powrotną do szybkiego montażu
• Montaż puszki bez narzędzi (TH FIX)
• Do drzwi o grubości 15 - 25 mm.
• Średnica filiżanki 35 mm.
• Wbudowana regulacja nakładki + 1,0 mm. / - 2,5 mm.
• Wbudowana regulacja głębokości z mimośrodem ± 2 mm.
• Regulacja wysokości na płycie montażowej ± 2 mm.

  Puszka zawiasu/wspornik: stal niklowana - to nie jest tak jak w zwykłych zawiasach, do których jesteśmy przyzwyczajeni, gdzie sprężyna przyciąga zamknięte drzwi, a raczej je odpycha. Efekt ten jest niezbędny do odparcia drzwi w momencie zwolnienia spod działania systemu magnetycznego Push to Open.

 Zawiasy do szybkiego montażu do drzwi bez uchwytów Intermat 9943 Push to open

 Zawiasy do szybkiego montażu do drzwi bez uchwytów Intermat 9943 Push to open

 Zawiasy do szybkiego montażu do drzwi bez uchwytów Intermat 9943 Push to open

Push to open Universal maxi

• Mechanizm otwierania drzwi bez uchwytów
• Do zawiasów wpuszczanych i nakładanych
• Do drzwi o szerokości 300 - 600 mm. i wysokości drzwi 300 - 2400 mm.
• Jazda do przodu 35 - 40 mm.
• Do stosowania z zawiasami zamykanymi
  - Intermat
  - Ecomat
  - SlideOn
  - Minimat
  - Perfekt
• Szary plastik

Push to open Universal maxi

Push to open Universal maxi

Push to open Universal maxi

Push to open Universal maxi

Prowadnice pełnego wysuwu do InnoTech Quadro V6 Push to Open Nośność 30 kg

Mechanizm otwierania Push to Open jest zintegrowany z systemem szyn Quadro.
Zasada działania jest taka sama jak w przypadku drzwi wahadłowych – aby otworzyć szufladę należy nacisnąć front, a system przesunie szufladę do przodu.
Cechą charakterystyczną jest prawidłowe obliczenie ładunku - ładunek należy starannie dobrać zgodnie z przedstawioną tabelą, w przeciwnym razie przekroczenie masy pudełka i zawartości może spowodować, że system nie zadziała.
Należy również wziąć pod uwagę, że szczelina między zakończeniem przegrody bocznej (ścianką boczną skrzyni) a frontem skrzyni (panelem przednim) również zostanie zwiększona do minimum 4mm.

• Montaż przesuwny - wystarczy umieścić szufladę na prowadnicach i wysunąć
• Push to open - mechanizm działający na zasadzie "wciśnięte - otwarte", łatwo i cicho otwiera szuflady.
• Wbudowane zabezpieczenie przed przypadkowym otwarciem
• Doskonała stabilność w kierunku pionowym i poziomym. Odporne na zużycie prowadnice zapewniają optymalne prowadzenie stalowych kulek: dokładnie w torze.
• Bezobsługowe dzięki automatycznemu samoczyszczeniu szyn prowadzących.
• Można zainstalować za wewnętrznymi szufladami / wewnętrznymi koszami za szufladami lub drzwiami na zawiasach z Push to Open

 Prowadnice z pełnym wysuwem do InnoTech Quadro V6 Push to open

 Prowadnice z pełnym wysuwem do InnoTech Quadro V6 Push to open

 Prowadnice z pełnym wysuwem do InnoTech Quadro V6 Push to open

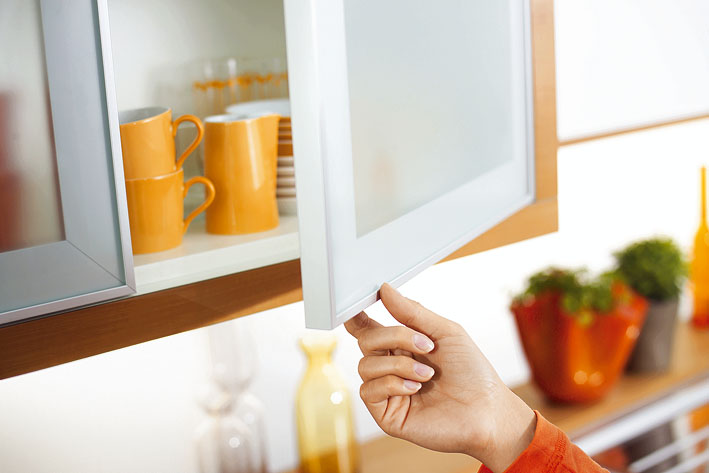

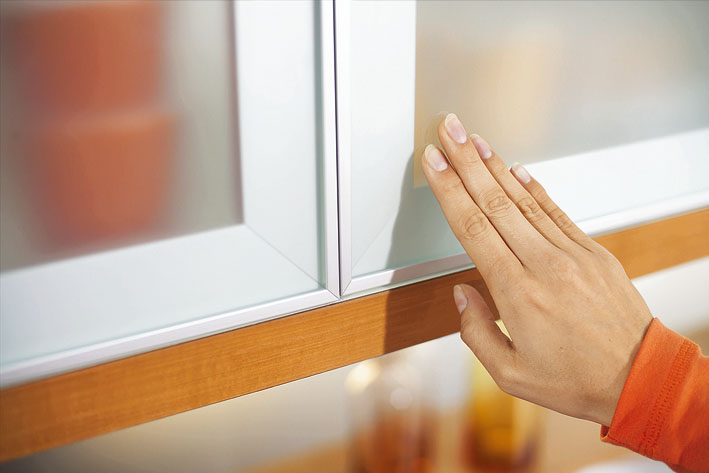

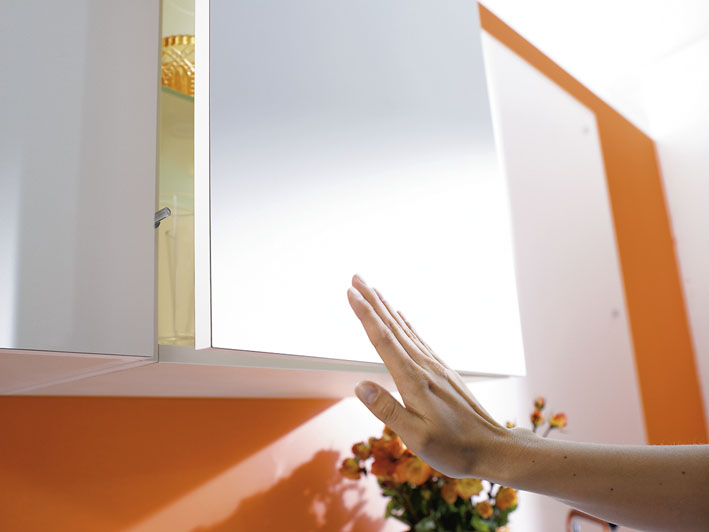

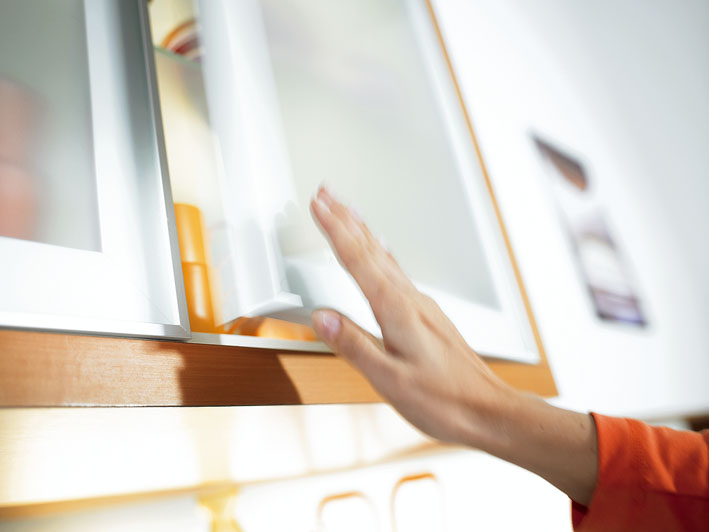

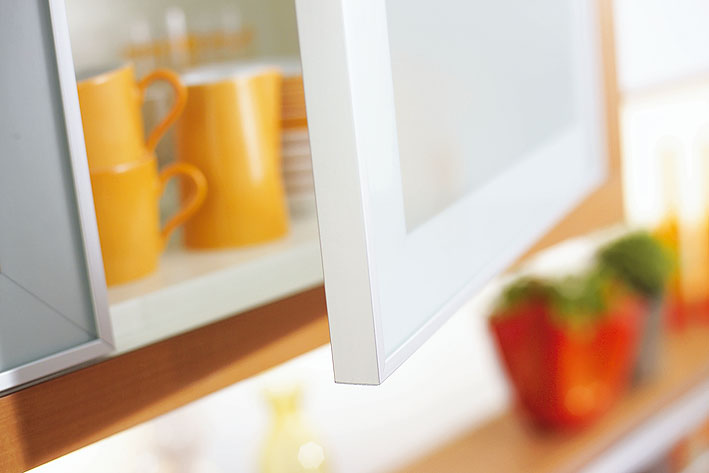

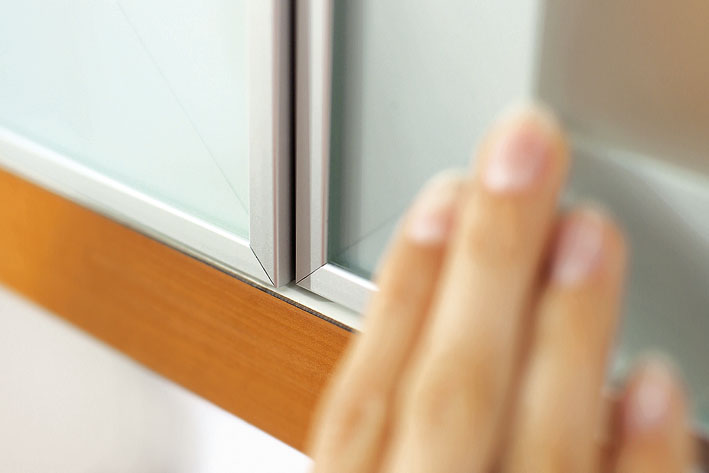

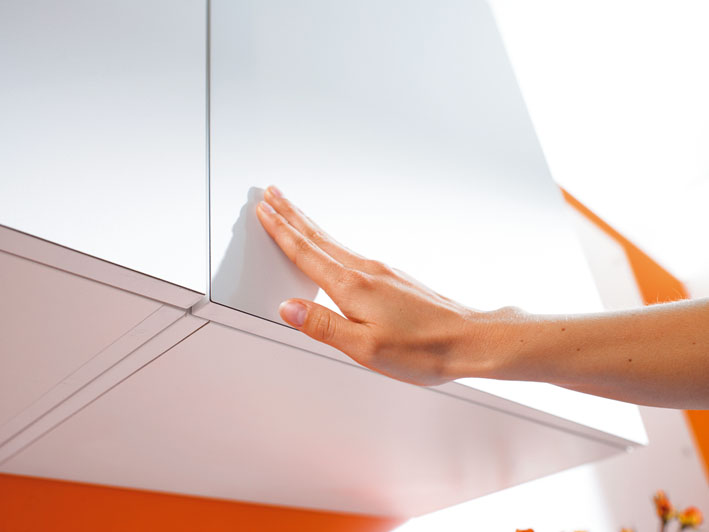

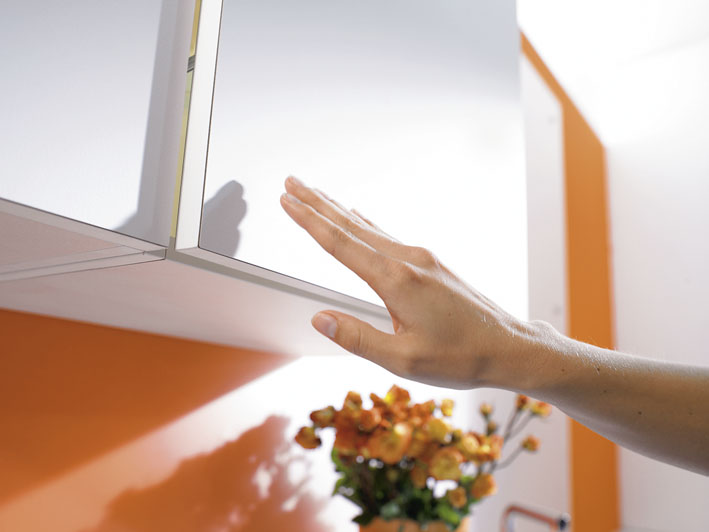

Systemy otwierania drzwi - TIP-ON (BLUM Austria).

 System TIP-ON jest analogiem Push to Open firmy Hettich, a zasadę działania rozważymy w poniższych przykładach.

•

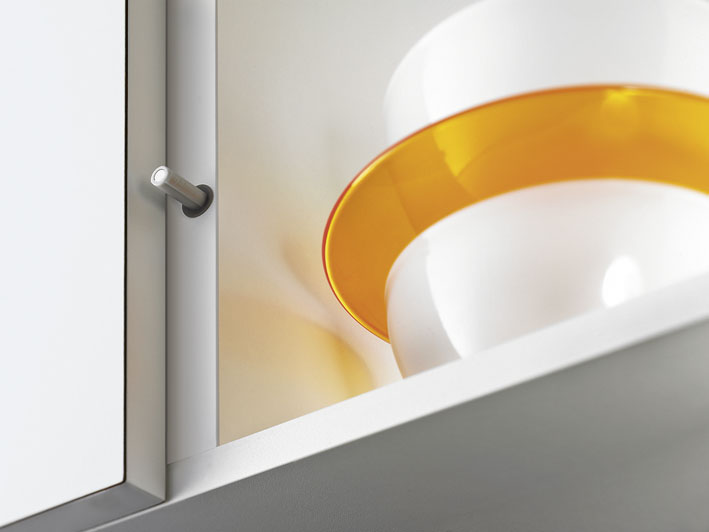

TIP-ON 955. - standard

• TIP-ON - lekkie otwieranie dotykowe
• Do drzwi nakładanych (do wysokości 1300 mm).
• Ścieżka wyrzutu TIP-ON 18 mm.
• Stosowany z zawiasami Blum bez sprężyny
• Do montażu w wywierconym otworze lub na uchwytach

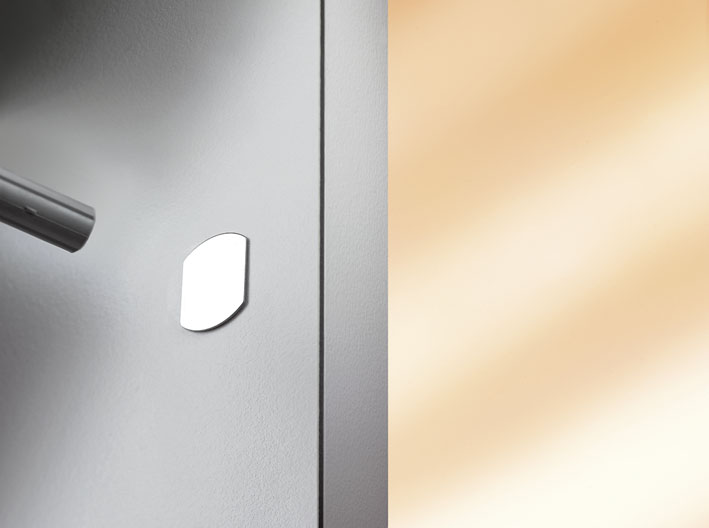

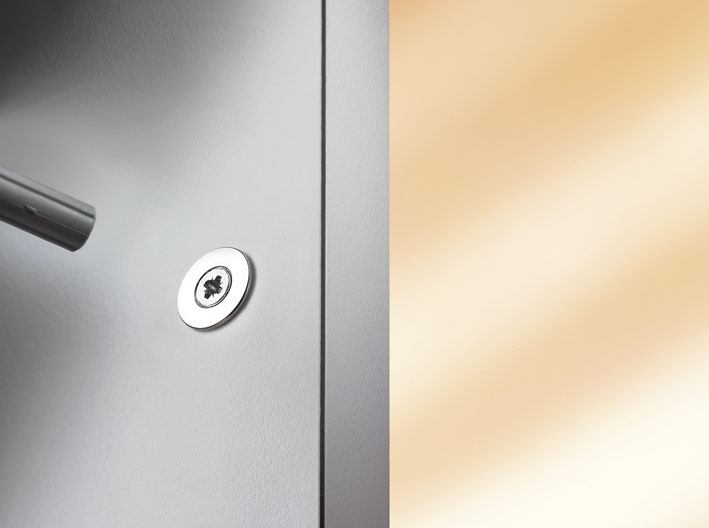

• Zawiera płytkę samoprzylepną i płytkę samogwintującą

 TIP-ON 955. - standard - mechaniczny system otwierania drzwi

 TIP-ON 955. - standard - mechaniczny system otwierania drzwi

 TIP-ON 955. - standard - mechaniczny system otwierania drzwi

 TIP-ON 955. - standard - mechaniczny system otwierania drzwi

 TIP-ON 955. - standard - mechaniczny system otwierania drzwi

 TIP-ON 955. - standard - mechaniczny system otwierania drzwi

TIP-ON 955A - długi

• TIP-ON - lekkie otwieranie dotykowe
• Do drzwi nakładanych (do wysokości 1300 mm).
• Ścieżka wyrzutu TIP-ON 38 mm.
• Stosowany z zawiasami Blum bez sprężyny
• Do montażu w wywierconym otworze lub na uchwytach
• Do dużych drzwi również tylko 1 sztuka. na drzwiach.

 TIP-ON 955A - długi - mechaniczny system otwierania drzwi

 TIP-ON 955A - długi - mechaniczny system otwierania drzwi

 TIP-ON 955A - długi - mechaniczny system otwierania drzwi

 TIP-ON 955A - długi - mechaniczny system otwierania drzwi

TIP-ON do drzwi - Akcesoria

 Akcesoria TIP-ON - uchwyt prosty

 Akcesoria TIP-ON - uchwyt krzyżowy

 Akcesoria TIP-ON - uchwyt krzyżowy

TIP-ON do drzwi - montaż, demontaż, regulacja.

 Montaż TIP-ON, demontaż, regulacja

 Montaż TIP-ON, demontaż, regulacja

TIP-ON do TANDEM

 Meble bez uchwytów stają się coraz bardziej popularne we wszystkich pomieszczeniach mieszkalnych.
Przedstawiamy mechaniczny system otwierania TIP-ON do fasad bez uchwytów. Ułatwia otwieranie szuflad. Nowy synchronizator TIP-ON do TANDEM zapewnia stabilne otwieranie nawet przy szerokich frontach. Wystarczy lekko docisnąć fasadę bez uchwytu – obojętnie gdzie.

TIP-ON jest używany z pełnym i częściowym wysunięciem TANDEM bez BLUMOTION. Mechanizm jest montowany bez użycia narzędzi.
Synchronizator (opcja) do niezawodnego otwierania szerokich szuflad. Może być montowany bez użycia narzędzi i jest zalecany do skrzyń o szerokości od 600 mm

• Obciążenie dynamiczne 30 i 50 kg.
• TANDEM wewnątrz - dla płynnej pracy, na całe życie mebla
• Beznarzędziowa regulacja wysokości za pomocą blokad
• Zintegrowana regulacja pochylenia przodu bez użycia narzędzi
• Kompensacja błędów szerokości i głębokości
• Dodatkowe zastosowanie synchronizatora dla szerokości korpusu KB powyżej 600 mm.

TIP-ON do TANDEM

TIP-ON do TANDEM

TIP-ON do TANDEM

TIP-ON do TANDEM - montaż i regulacja

 TIP-ON do TANDEM - montaż i regulacja

 TIP-ON do TANDEM - montaż i regulacja

 TIP-ON do TANDEM - montaż i regulacja

 TIP-ON do TANDEM - montaż i regulacja

 TIP-ON do TANDEM - montaż i regulacja

TIP-ON do TANDEMBOX: montaż i regulacja Ten film przedstawia montaż elementów systemu TIP-ON do TANDEMBOX oraz prostą regulację głębokości bez użycia narzędzi.
TIP-ON do TANDEM z synchronizatorem - film montażowy Film przedstawia montaż elementów systemu TIP-ON do TANDEM z synchronizatorem oraz prostą i wygodną regulację głębokości.
