Системы направляющих "TANDEM Blum" и "Quadro Hettich" являются прямыми конкурентами, разработанные немецкими и австрийскими инженерами и занимают лидирующие позиции на мебельном рынке фурнитуры.

В нашей статье мы не будем проводить детальный анализ о том какая система лучше, а можем четко определить, что обе системы абсолютно надежные, практически имеют одинаковую функциональность и примерно равную стоимость.

∗Приобретая систему необходимо выяснить под какой калибр плиты рассчитана конструкция (толщина плиты может быть 16 или 18мм.) - это принципиально.

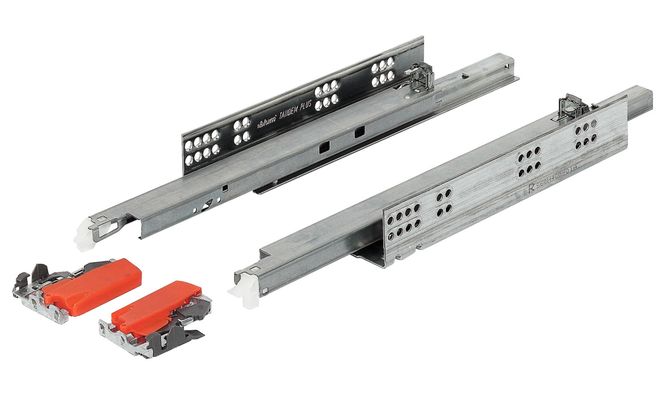

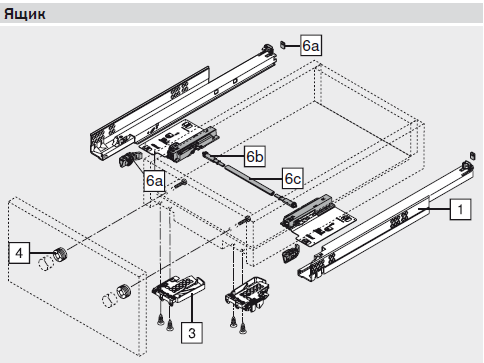

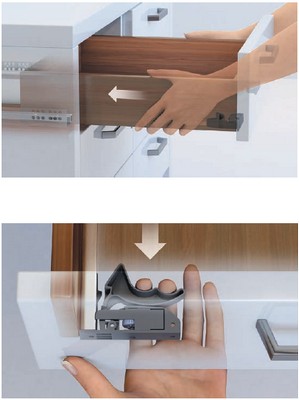

Системы направляющих «TANDEM Blum»

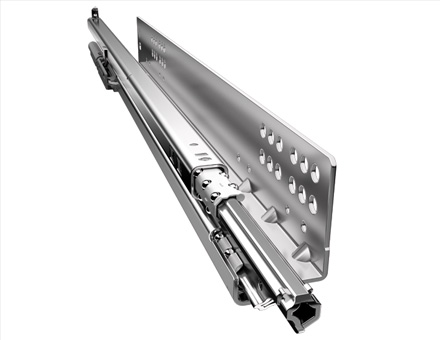

Мебельные направляющие «Quadro Hettich»

Для расчета выдвижного ящика неслучайно выбраны именно обе системы направляющих TANDEM Blum и Quadro Hettich, все просто - базовая посадка корпуса деревянного ящика на направляющие данных систем также совпадают.
Главная задача - это оптимизировать конструкцию ящика и из нескольких возможных вариантов выбрать наиболее оптимальную.
Как ни странно, но обе системы в базе предусматривают изготовление корпуса боковых перегородок ящика из деталей толщиной не более 16мм., что и требует в некоторых случаях доработки, так как большинство мебельных компаний работает с ЛДСП 18мм. и закупка дополнительно плиты толщиной 16мм. для изготовления ящиков накладно.

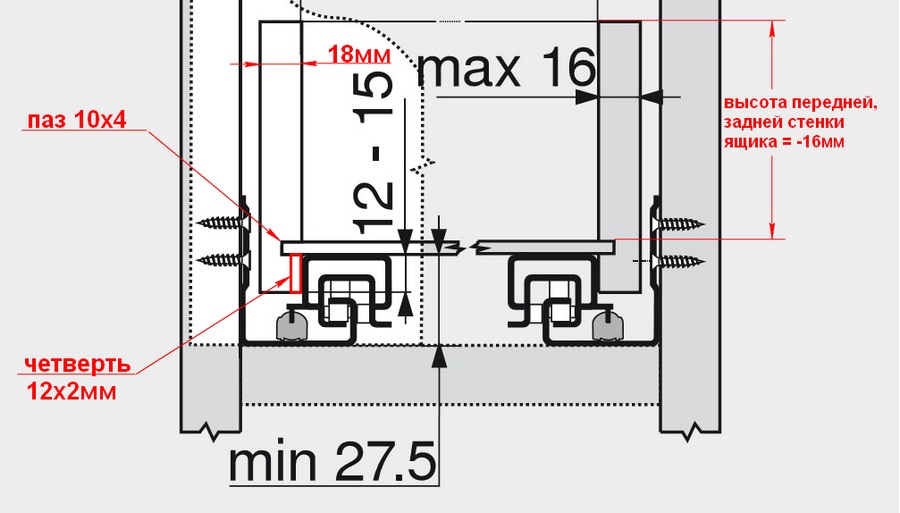

На схеме системы направляющих TANDEM Blum показано какие операции необходимо провести с боковой стенкой ящика из ЛДСП 18мм.:

1) профрезеровать четверть 12-14 х 2мм. - таким образом мы приведем заготовку в требуемую толщину 16мм. для обеспечения минимального зазора между боковой стенкой ящика и внешней переборкой.

2) профрезеровать паз для дна ящика (ЛДВП) 10 х 4мм.
Операцию фрезеровки можно проводить на форматно-раскроечном станке.

3) соответственно не забываем корректировать переднюю и заднюю стенку по длине, а также дно из ДВП.
Операцию фрезеровки можно проводить на форматно-раскроечном станке.


На следующей схеме системы направляющих TANDEM Blum (вид снизу)

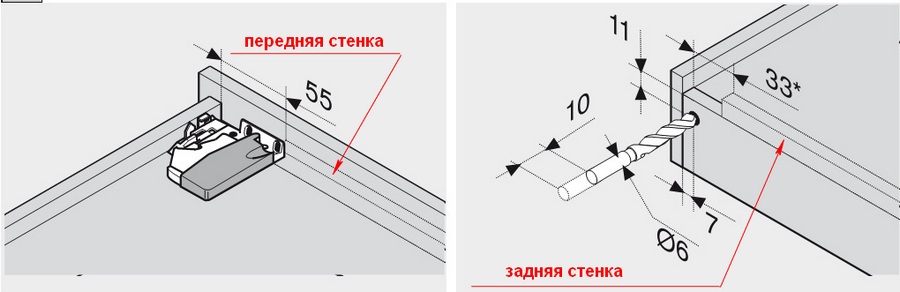

передняя и задняя стенка ящика, изображенная пунктиром четко показывает, что высота всех четырех бортов ящика одинаковая и далее следует - какие проводятся операции на передней и задней стенке ящика для крепления замков и вырез под посадку направляющей, но в нашем случае мы внесем свои правки:
Предлагается изменять высоту передней и задней стенки - минус 16мм. от боковой, а дно ящика из ЛДВП крепить непосредственно на торец шурупами или гвоздями (пример ниже), тем самым отпадает необходимость в доп. операциях - фрезеровка под замки и направляющие, пазовка под дно из ДВП.

Схема посадки деревянного ящика на направляющие системы "Quadro Hettich" аналогична системе направляющих "TANDEM Blum" - см. пример.

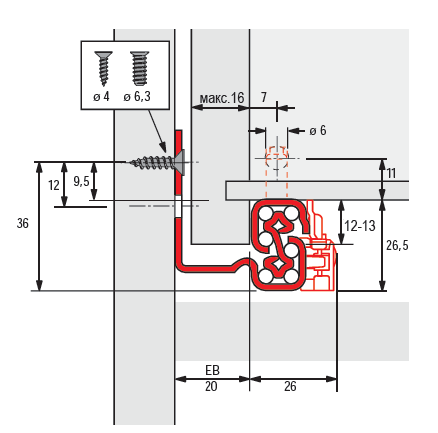

На чертеже очевидна идентичность двух основных размеров - это толщина боковой стенки max 16mm. и высота 12-13mm. до уровня дна ящика.
Рекомендуемые операции по изготовлению ящика системы "Quadro Hettich" теже, что и для "TANDEM Blum".

Итог - в статье мы рассмотрели оптимальные способы устройства деревянных ящиков указанных систем, а по ссылкам ниже Вы можете перейти к технической документации для конкретной системы.

Способ крепления и техническую документацию можно посмотреть по ссылкам:

Установка QUADRO Silent System от HETTICH.
Установка TANDEM – система направляющих от BLUM
