Раздвижных систем существует множество. Принципиальное отличие может быть не в концепции, а в устройстве каждой конкретной системы.
Рассмотрим некоторые системы:
Система для раздвижных дверей премиум-класса TopLine XL Hettich
Универсальная система раздвижных дверей Hettich TopLine L
Система раздвижных дверей Hettich Inline.
Рапашные и складные (гармошка) системы дверей.
Система для раздвижных дверей премиум-класса TopLine XL Hettich
Раздвижные системы дверей купе TopLine XL от компании Hettich – это cкрытый монтаж и бесшумная работа. Легко ли открыть раздвижную дверь весом 80 кг? И может ли такая тяжелая дверь закрываться плавно и бесшумно? TopLine XL дает положительный ответ на эти вопросы.
Система для раздвижных дверей премиум-класса от Hettich обладает массой преимуществ, начиная от скрытого монтажа и заканчивая непревзойденно легким и плавным скольжением дверей весом до 80 кг. Превосходное качество в стильном дизайне. Лучшие показатели движения в своем классе. Идеальное демпфирование. Двери любого размера бесшумно скользят на верхнем ходовом профиле.
Полностью скрытая система демпфирования Silent System создает дополнительный уровень комфорта и роскоши. Новое поколение демпферов гарантирует невероятно точное и плавное закрывание и открывание дверей как в двухдверном, так и в трехдверном шкафе, а также демпфирование створок при их столкновении. TopLine XL на удивление легко монтировать и регулировать. Раздвижные двери нужно просто насадить на верхний ходовой профиль. Легкое нажатие в направлении корпуса шкафа – все, что требуется для закрепления нижних роликов на нижнем направляющем профиле. Все элементы системы незаметно располагаются за фасадом шкафа. Уникальный дизайн TopLine XL позволяет использовать любой вид дверных ручек.
Навеска двери регулируется направляющим элементом, что позволяет размещать ручки в любой части фасада и легко открывать внутренние выдвижные ящики. Фугу двери можно регулировать, изменяя положение концевого упора на ходовом профиле. Система позволяет с легкостью создавать массивные шкафы от пола до потолка и встроенные шкафы. Встроенный механизм регулировки высоты доступен даже при закрытых дверях. Таким образом, двери можно с легкостью отрегулировать до идеального положения. Деревянные и рамные двери из алюминия до 2600 мм высотой и 2000 мм шириной с толщиной панели от 16 до 50 мм идеально функционируют с новой системой. TopLine XL легко справляется с дверьми до 5 м2 и весом до 80 кг. Это обеспечивает безграничную свободу дизайна и упрощает процесс производства. Навеска двери может изменяться, что позволяет монтировать ручки в любом месте фасада, либо расположить двери максимально близко друг к другу. Скрытый демпфер Silent System эффективно смягчает движение двери, обеспечивая плавное и бесшумное открывание и закрывание. Сила демпфирования может изменяться в зависимости от желаемого эффекта.
В обзорной статье кратко приведем варианты применения и устройство раздвижной системы купе TopLine ХL.
Технические характеристики:
- 2-дорожечная система для раздвижных дверей с верхним ходовым элементом
- Накладная навеска
- Макс. вес двери 80 кг
- Высота двери до 2600 мм
- Ширина дверной панели от 700 до 2000 мм
- Толщина дверной панели 16, 18, 19, 25, 40, 50 мм
- Высота навески, вид навески, фуга и сила демпфирования могут регулироваться
- Минимальное усилие для открывания двери
- Быстрый монтаж направляющих элементов
- Silent System (с регулировкой) для закрывания, открывания и защиты от столкновений. Оптимальная работа раздвижной двери зависит от ее ширины, высоты и веса. Учитывая приведенные соотношения высоты и ширины дверей, система TopLine XL полностью отвечает стандарту качества Hettich, основанному на стандарте DIN EN 15706.
Принцип действия: опциональный демпфер Silent System обеспечивает плав- ное и бесшумное открывание и закрывание дверей. Преимущества Silent System: минимальные усилия для открывания. Silent System создает максимально комфортное открывание. Благодаря укороченному участку демпфирования для открывания двери достаточно совсем легкого усилия.
Регулировка: силу демпфирования можно изменять в зависимости от веса двери и предпочтений клиента.
Скрытый монтаж: Silent System идеально подходит для мебели премиум- класса благодаря скрытому монтажу за фасадом шкафа.
Системы для складных и раздвижных дверей в формате .pdf скачать с Гугл диск
Видеоролик - Hettich - механизм раздвижных дверей TopLine XL
Система для раздвижных дверей премиум класса, обеспечивает возможность безупречной эксплуатации дверей до 80кг. Имеет превосходное качество исполнения и обладает следующими преимуществами: скрытый монтаж, плавное и легкое скольжение по направляющим. Идеальная система демфирования создает дополнительный уровень комфорта и роскоши.
Система раздвижных дверей TopLine XL - Параметры тестирования:
- 40 000 циклов открывания в тесте на износостойкость (Дверь подвергается определенному количеству циклов открывания и закрывания с определенной скоростью движения двери.)
- 4 кг – вес груза в тесте на закрывание (Дверь подвергается определенному количеству циклов закрывания с определенной нагрузкой.)
- Тест на устойчивость с усилием 250 Н (Дверь с определенным усилием и под определенным углом пытаются снять. При этом дверь не отрывается и не соскакивает с места.)
- 250 Н – нагрузка в тесте на горизонтальную устойчивость (На середину двери оказывается давление определенной силы. При этом дверь не отрывается и не соскакивает с места.)
Система раздвижных дверей TopLine XL 2-дверный / 3-дверный шкаф - варианты монтажа профилей и элементов системы:
Универсальная система раздвижных дверей Hettich TopLine L
Раздвижные системы дверей купе от компании Hettich – это великолепный выбор для тех, кто отдает предпочтение комфорту, практичности, функциональности и немецкому качеству. Неординарный дизайн, удобная эксплуатация - интегрируются в современные интерьеры квартир и домов.
Система раздвижных дверей TopLine L за много лет производства зарекомендовала себя с наилучшими качествами как в процессе монтажа, так и в эксплуатации.
Ежедневное использование системы подтверждает уникальные технологии Hettich.
В обзорной статье кратко приведем варианты применения и устройство раздвижной системы купе TopLine L.
Технические характеристики:
2-дорожечная система для раздвижных дверей с верхним ходовым элементом
• Накладная навеска
• Макс. вес двери 50 кг
• Высота двери до 2600 мм
• Ширина дверной панели от 700 до 1500 мм
• Толщина дверной панели 16, 18, 19, 25, 40 мм
• Регулировка по высоте ± 3 мм
• Защитное покрытие направляющих и ходовых элементов
• 2 варианта открывания: полное открывание без ограничения хода, либо открывание с ограничением хода при использовании ручек-профилей/
Системы для складных и раздвижных дверей в формате .pdf скачать с Гугл диск
Видеоролик - Hettich - механизм раздвижных дверей TopLine L
Система раздвижных дверей TopLine L - Параметры тестирования:
• 40 000 циклов открывания в тесте на износостойкость (Дверь подвергается определенному количеству циклов открывания и закрывания с определенной скоростью движения двери.)
• 4 кг – вес груза в тесте на закрывание (Дверь подвергается определенному количеству циклов закрывания с определенной нагрузкой.)
• Тест на устойчивость с усилием 250 Н (Дверь с определенным усилием и под определенным углом пытаются снять. При этом дверь не отрывается и не соскакивает с места.)
• 250 Н – нагрузка в тесте на горизонтальную устойчивость (На середину двери оказывается давление определенной силы. При этом дверь не отрывается и не соскакивает с места.)
Система раздвижных дверей TopLine L - Особенности монтажа.
Система раздвижных дверей Hettich Inline.
Раздвижная система дверей купе Inline от компании Hettich – это наиболее дорогая и технологичная система. Фишка системы в особом сложном механизме, который позволяет сохранить шкафу обычный классический вид распашных дверей, а на самом деле - это купе.
Суть системы заключается в том, что все двери располагаются в одной плоскости (в одну линию) в отличие от классических систем купе.
Особенностью системы является минимальная ширина двери -1м.
К недостаткам следует отнести высокую стоимость, собственно поэтому система Inline не получила широкого применения.
- Линия двери является эксклюзивной среди систем купе.
- Технически сложная конструкция системы для раздвижных дверей шкафа разработана в модульном исполнении.
- Позиции дверей взаимозаменяемы.
- Раздвижные двери закрываются в одной плоскости
- Плавное движение двери независимо от положения ручки
Технические характеристики:
- Вес дверного полотна до 50 кг.
- Дверь движется горизонтально
- Ширина двери макс. 1200 мм.
- Высота двери макс. 2500 мм.
Системы для складных и раздвижных дверей в формате .pdf скачать с Гугл диск
Система для раздвижных дверей премиум класса, обеспечивает возможность безупречной эксплуатации дверей до 50кг. Обладает следующими преимуществами: скрытый монтаж, плавное и легкое скольжение по направляющим.
Видеоролик - Hettich - механизм раздвижных дверей Inline - устройство, монтаж
Система раздвижных дверей Inline - это новый взгляд на систему раздвижных дверей.
Система раздвижных дверей Inline L - схема монтажа
Рапашные и складные (гармошка) системы дверей.
Рапашные и складные системы дверей - часто применяются в мебельном проектировании совместно или отдельно с системами купе.
Системы "гармошка" - это наиболее сложные мебельные конструкции, имеющие много составляющих элементов.
Во многих вариантах применение данных систем открытия дверей наиболее подходит к интерьеру квартир и эргономично встраиваются в прихожие и спальни. Особенность складывания дверей "гармошкой" также имеет место применение в случаях, где невозможно конструктивное решение установки систем купе. В обзорной статье кратко приведем варианты применения, классификацию и устройство распашных и складных систем дверей.
Обзор систем и их классификация:
- Cкладные - это системы, в которых дверь при открытии складывается в параллельный ряд (гармошка) составляющих элементов дверных полотен, а в закрытом положении - дверные полотна разворачиваются в одной плоскости.
По способу исполнения, складные системы могут различаться на несколько вариантов с конструктивными особенностями, которые рассмотрим на примерах ниже. - Распашные - это системы с традиционным открытием двери, когда полотно двери открывается путем вращения вокруг оси в вертикальной плоскости, при этом ось вращения находится на одном из вертикальных торцов дверного полотна.

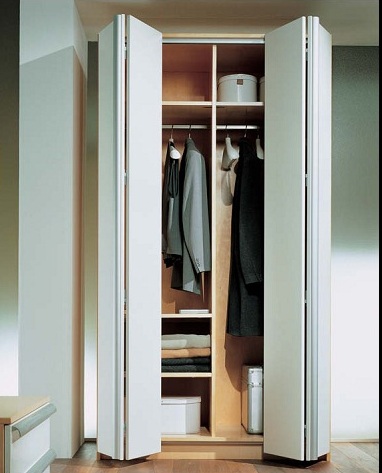

Складные системы дверей - "гармошка".
Складные системы могут быть устроены на основе дверных полотен из мебельных плит (ЛДСП, МДФ, Мебельный щит) или на базе рамной конструкции дверей применяемой при сборке систем купе.
Данные конструкции имеют различную крепежную и функциональную фурнитуру специально разработанную для каждого типа дверей, но принцип работы систем одинаков.
Некоторые системы складных дверей типа Wing Line от Hettich позволяют осуществлять перемещение двери по направляющим, как у систем купе, при этом дверь может быть как в сложенном состоянии и наоборот - в закрытом.
Складные системы дверей - схемы, устройство.

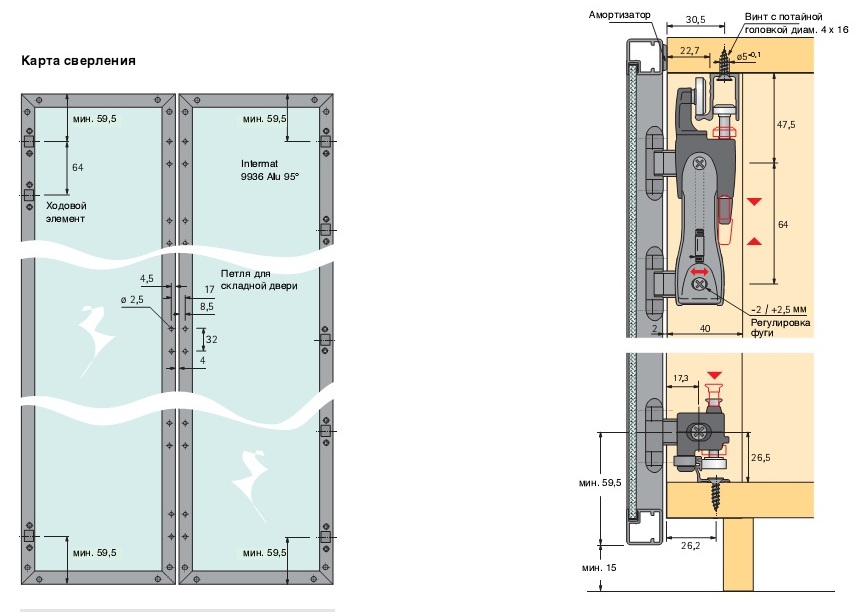

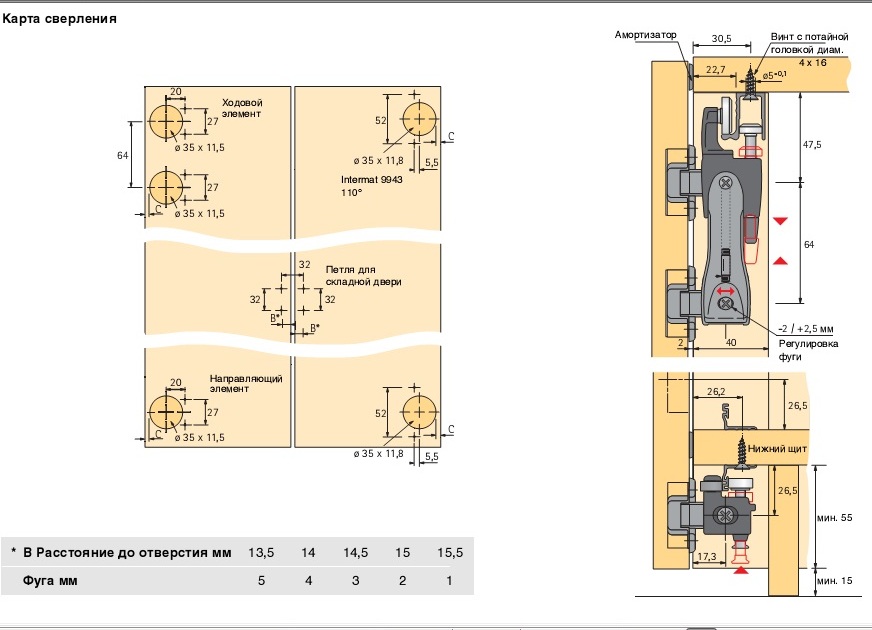

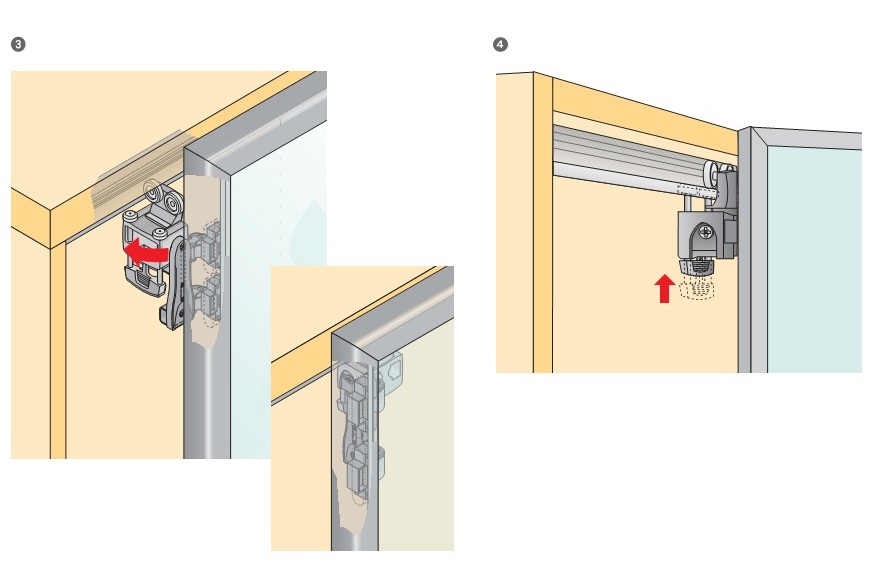

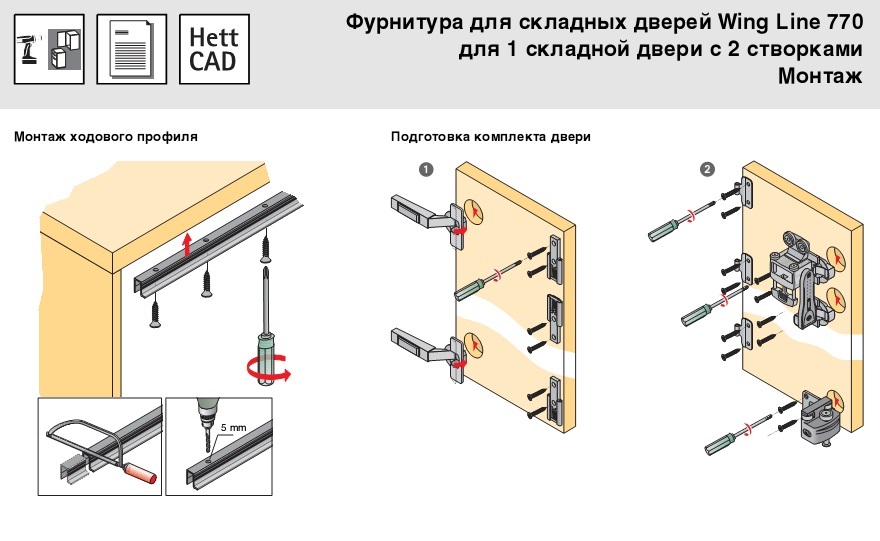

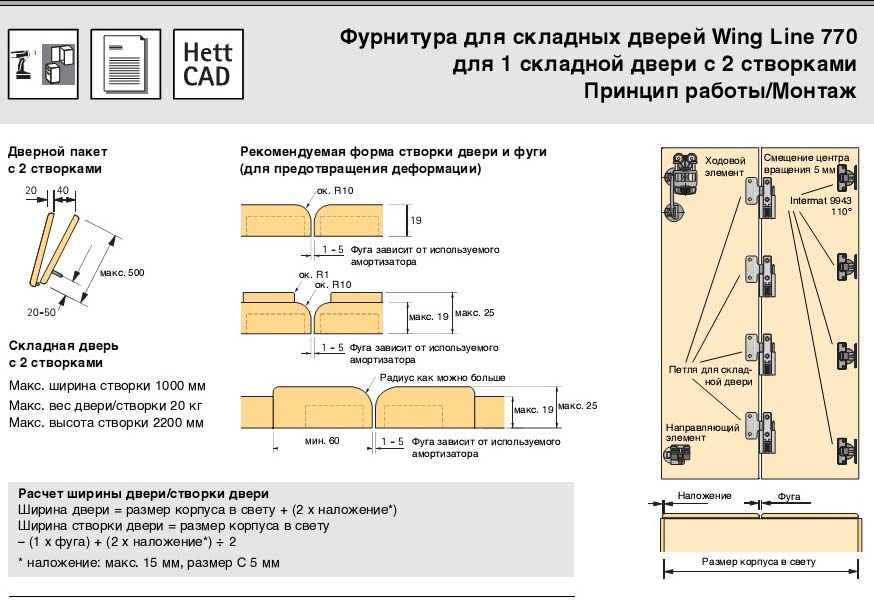

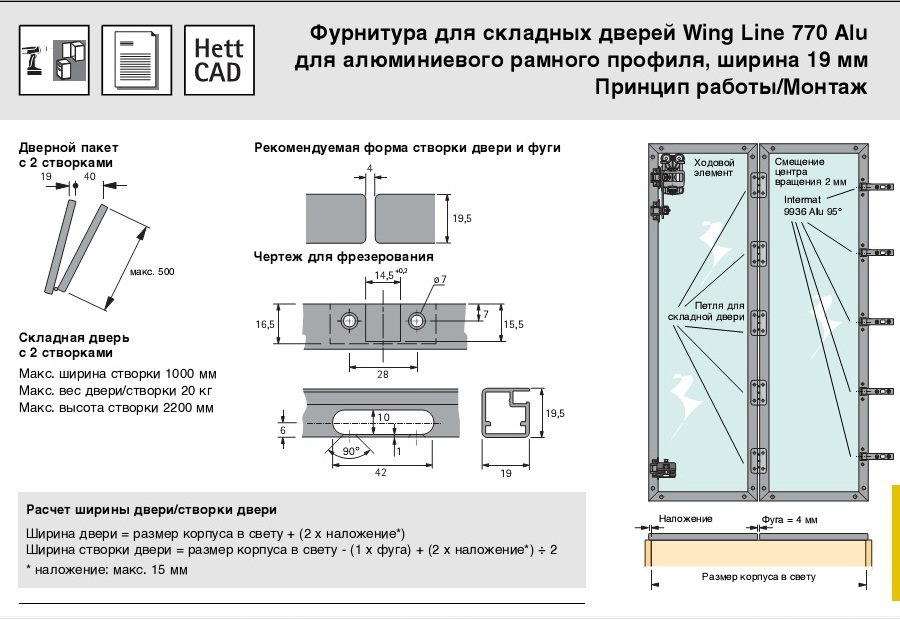

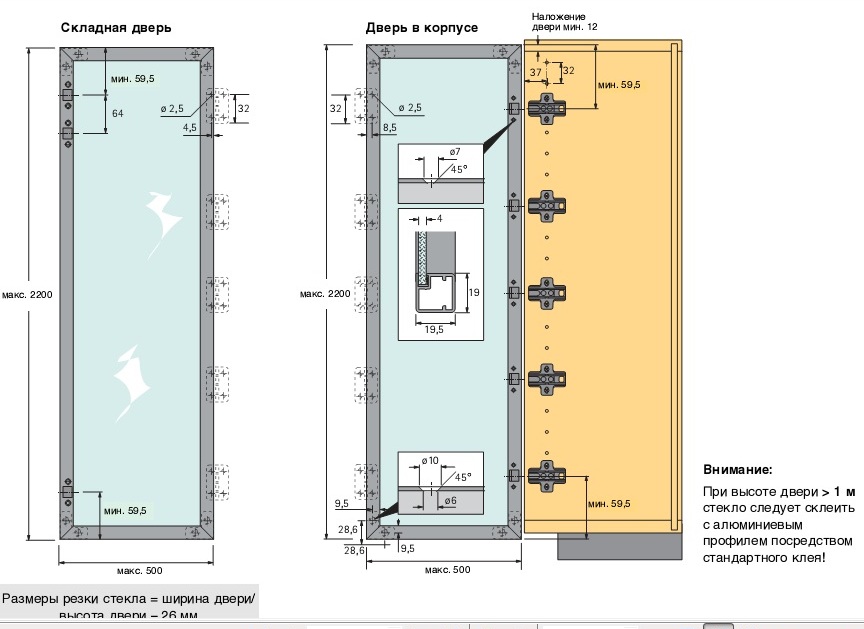

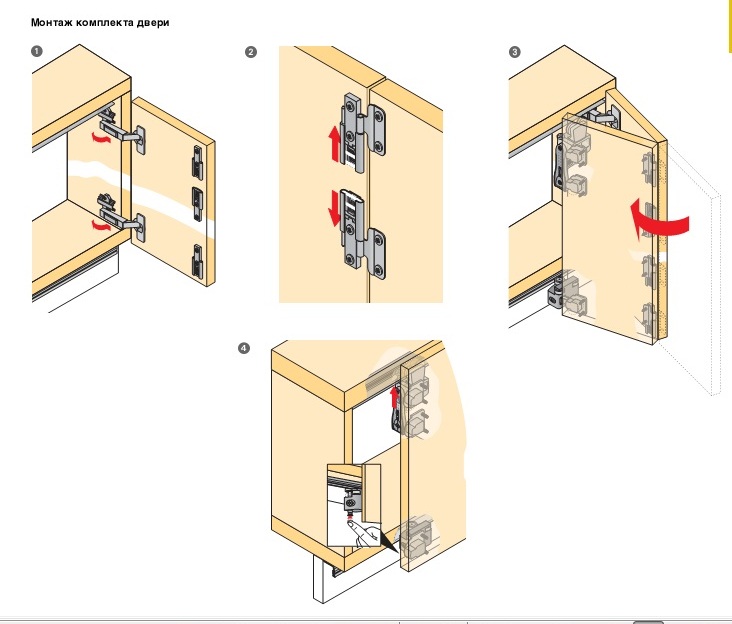

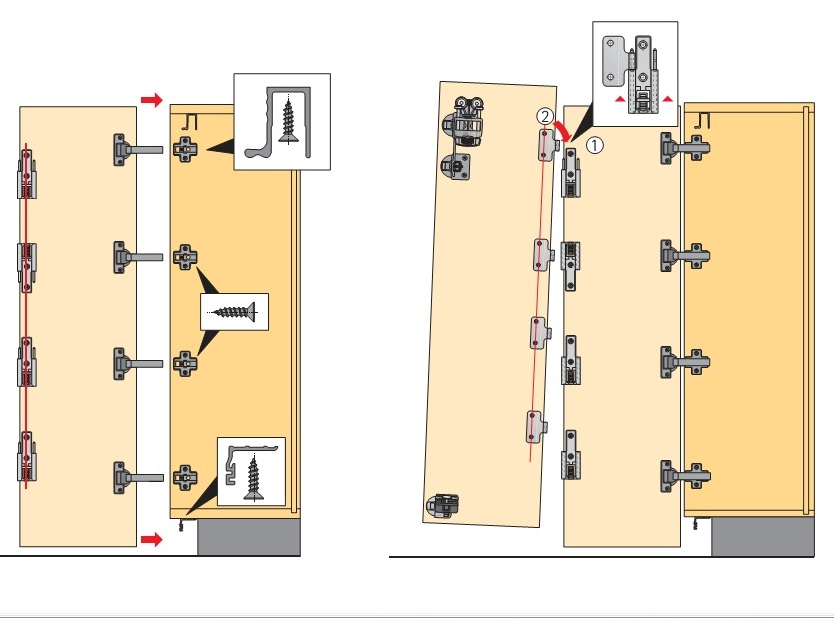

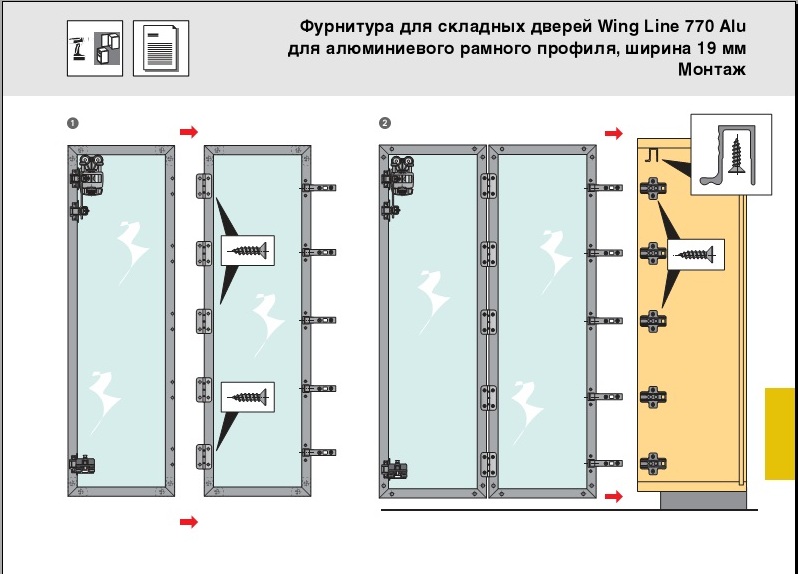

Схема устройства складной системы дверей Wing Line 770 (включая для алюминиевого рамного, ширина 19 мм. профиля ) Hettich
Схема устройства складной системы дверей компании Komandor.
Принцип работы, схемы.
Схема устройства складной системы дверей итальянской компании Koblenz.
Принцип работы, схемы.
Распашные (поворотные) системы дверей.
Распашные системы дверей отличаются от традиционных распашных мебельных дверей способом установки. В распашных системах не применяются мебельные петли, а дверь устанавливается на поворотных механизмах, встроенных в верхний и нижний горизонтальный торец двери. Такая система позволяет навешивать дверные полотна большого габарита - как по ширине, так и в высоту.
Схема устройства распашных дверей немецкой компании raumplus.
Принцип работы, схемы.
