TANDEM – это идеальная система направляющих фирмы Blum для деревянных ящиков. Скрытые направляющие позволяют создавать мебель, соответствующую высочайшим требованиям.
Направляющие TANDEM можно устанавливать в мебели любого назначения, так как их эксплуатационные свойства придают этой мебели высокий уровень функциональности, комфорта и надежности. О качестве TANDEM говорит плавность скольжения вместе с полностью интегрированной в направляющую системой BLUMOTION, обеспечивающей совершенное мягкое и бесшумное движение ящиков в Вашей мебели.
Перечень основных преимуществ направляющих скрытого монтажа TANDEM:
• Плавное скольжение направляющих благодаря технологии TANDEM
• Мягкое и бесшумное закрывание благодаря BLUMOTION
• Полное выдвижение – чтобы видеть и удобно доставать все содержимое ящика
• Можно комбинировать с TIP-ON, механической системой открывания, а также с электрической системой открывания SERVO-DRIVE
• Долгий срок службы
• Удобная регулировка
Что нужно знать о дополнительных опциях:
• ТANDEM plus BLUMOTION - адаптивная система плавного довода
• SERVO-DRIVE для TANDEM - система открывания с электрическим приводом
• TIP-ON для TANDEM - чтобы открыть ящик с механической системой открывания, достаточно просто нажать на фасад без ручки
• ORGA-LINE для TANDEM - высококачественная разделительная система из нержавеющей стали для организации внутреннего пространства в стандартных ящиках и ящиках с высоким фасадом. Ассортимент:
Полный ассортимент в диапазоне длин от 250 до 750 мм. Можно комбинировать полное и частичное выдвижение. Плавное скольжение TANDEM обеспечивается износостойкими пластиковыми валиками, которые являются основой для плавного скольжения. Оптимизированные показатели провисания направляющих гарантируют наименьшее провисание при полном выдвижении.
TANDEM – базовая комплектация - полное выдвижение
Скрытые направляющие TANDEM полного выдвижения с интегрированным BLUMOTION для мягкого и бесшумного закрывания
- TANDEM inside – для плавного хода, на весь срок службы мебели
- Регулировка по высоте без инструментов с помощью замков
- Встроенная регулировка наклона фасада без инструментов
- Компенсация погрешности по ширине и глубине
- Механизм самозакрывания BLUMATIC

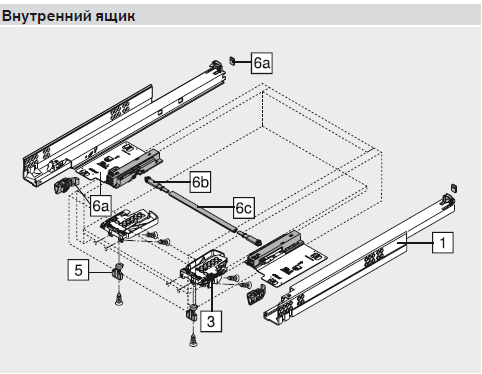

1 - Направляющие, левая/правая
3 - Замок, левый/правый Оранжевый
4 - Фасадный эксцентрик (опция)
5 - POSISTOP (опция)
6a - TIP-ON, левый/правый (опция)
6b - Синхронизатор TIP-ON – шестерни (дополнительно)
6c - Синхронизатор TIP-ON – вал (дополнительно) Раскрой
Ящик/внутренний ящик – 560H/566H

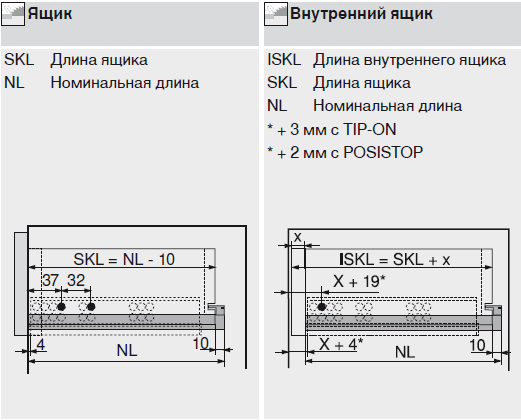

Пример, расчет габарита внутреннего деревянного ящика с установкой на систему скрытого монтажа TANDEM.

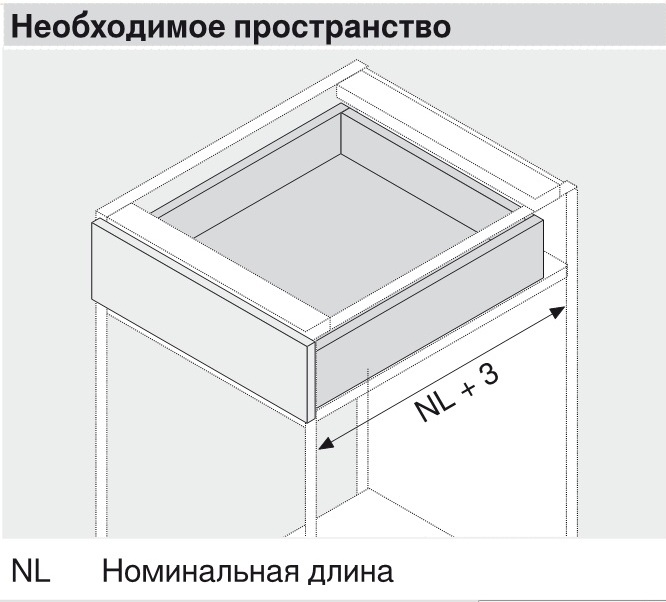

- Длина ящика:
NL - номинальная длина направляющей скрытого монтажа.
SKL - длина ящика. SKL = NL - 10 мм. Соответственно если направляющая 500мм., то длина ящика = 490мм.

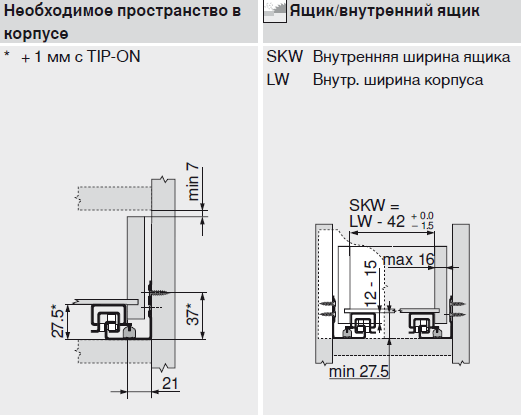

- Ширина ящика:
LW - Внутренняя ширина корпуса модуля для встраивания ящика.
SKW - длина передней и задней стенки ящика.
- Высота ящика:
Необходимое пространство в корпусе см. на схеме

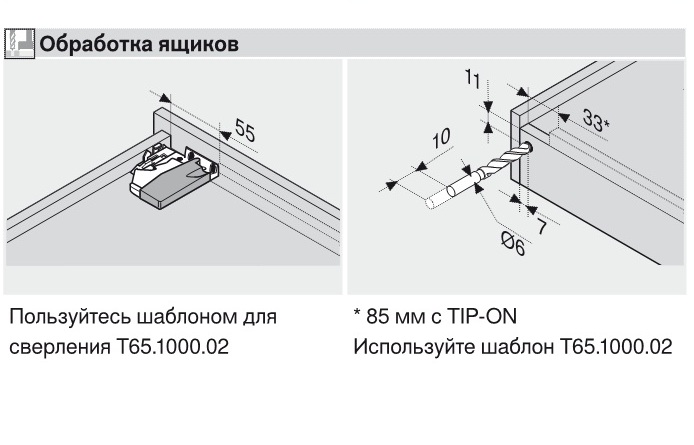

Установка замка и сверление задней стенки под фиксатор направляющей

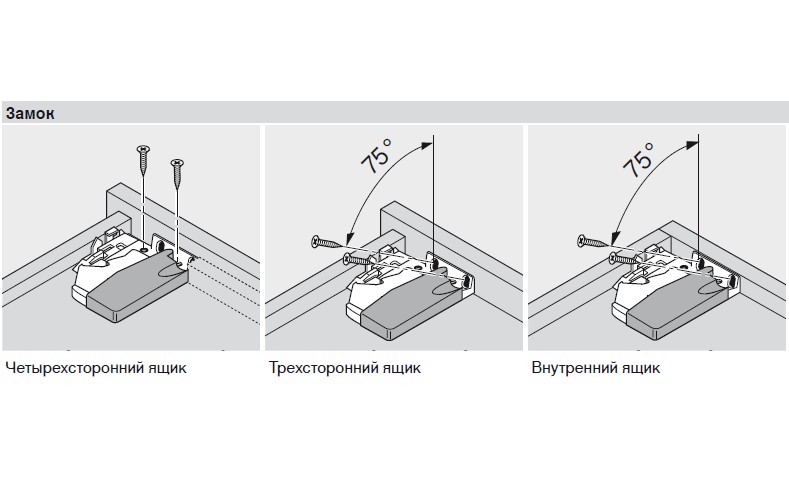

Установка замка фиксатора ящика TANDEM
Установка замка фиксатора ящика TANDEM

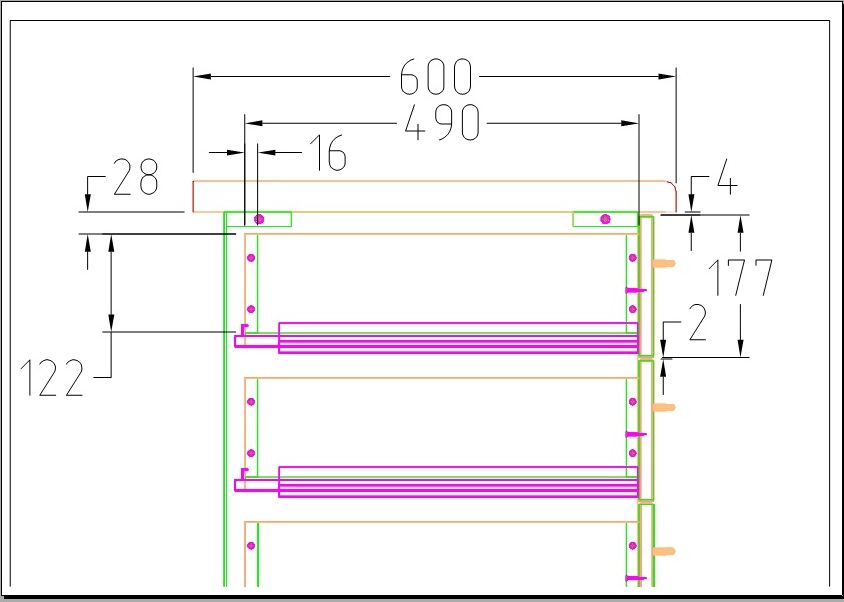

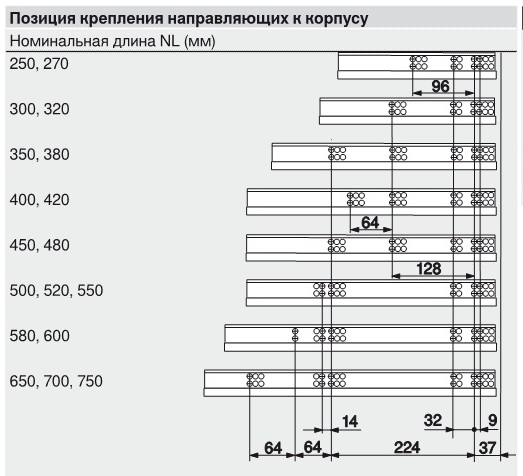

Позиция крепления направляющих к корпусу TANDEM

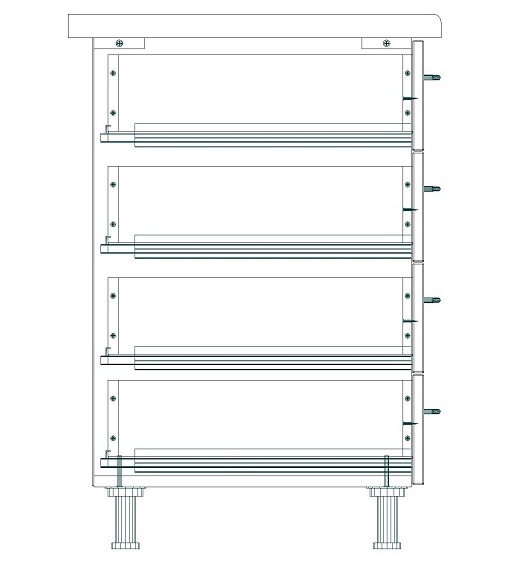

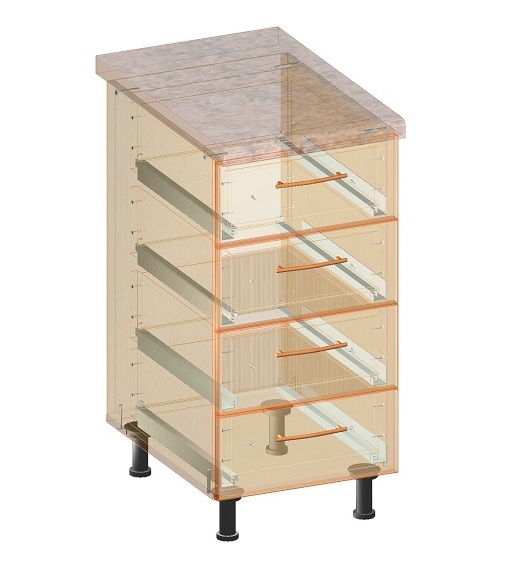

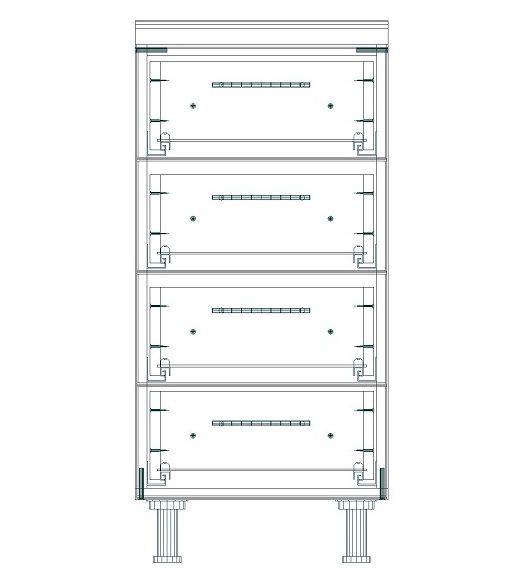

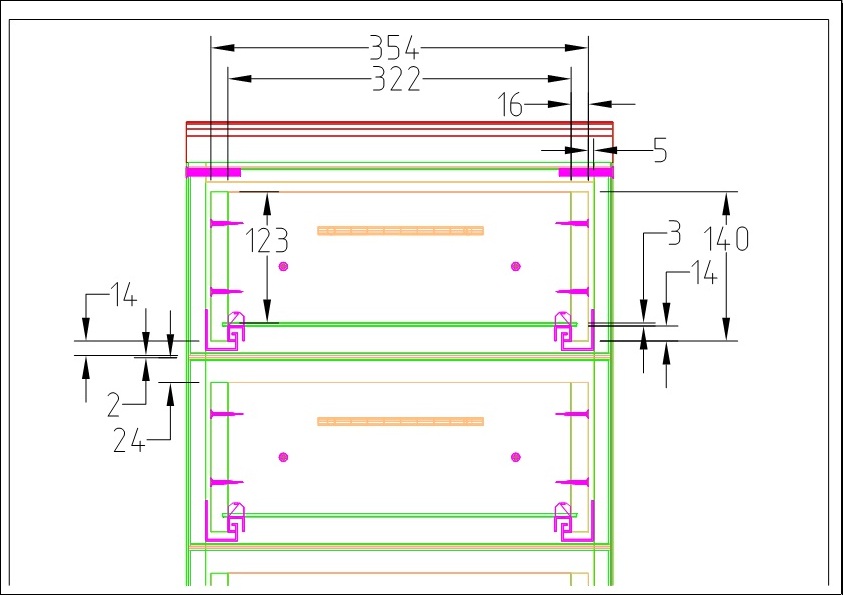

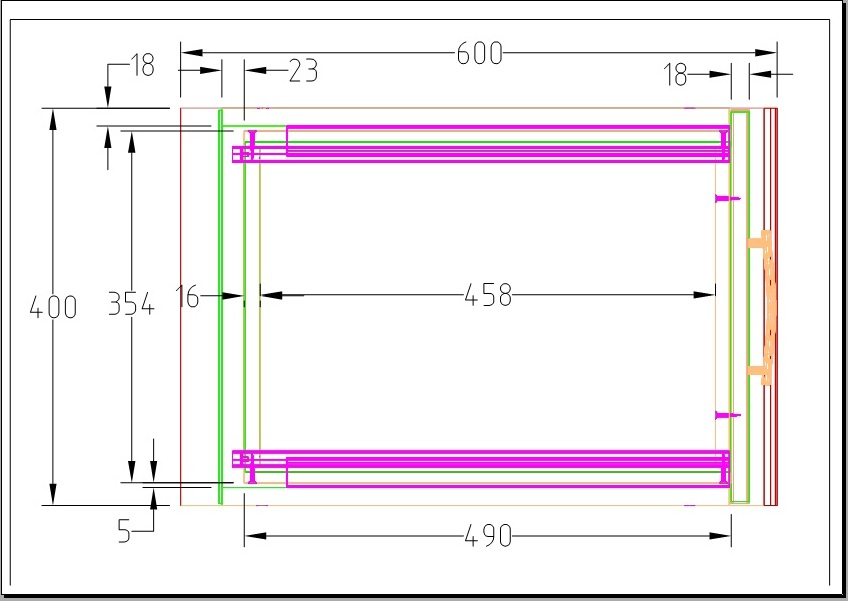

Установка направляющих TANDEM скрытого монтажа - пример на готовом проекте:
- Габариты (ширина х глубина х высота) в мм.: - 400х600х860
- Фурнитура - конфирмат, опоры кухонные
- Направляющие - TANDEM скрытого монтажа
- Материал: - ДСП18, ДСП16, ДВП
- Кромка: - ПВХ
- Спецификация: - PDF
- Чертежи: - PDF
- Эскизы: - PDF
- Файл проекта в формате .wdm (woody2.0)
Чертежи тумбы в формате .PDF Полный комплект деталей с присадкой.
Спецификация фурнитуры и плитных материалов в формате .PDF Спецификация на изготовление тумбы.
Схемы в формате .PDF Схемы.
Оптимизировать конструкцию ящика под ЛДСП18 возможно дополнительно, информация представлена в статье;
Системы направляющих "TANDEM Blum" и "Quadro Hettich" - расчет, размеры и установка.
